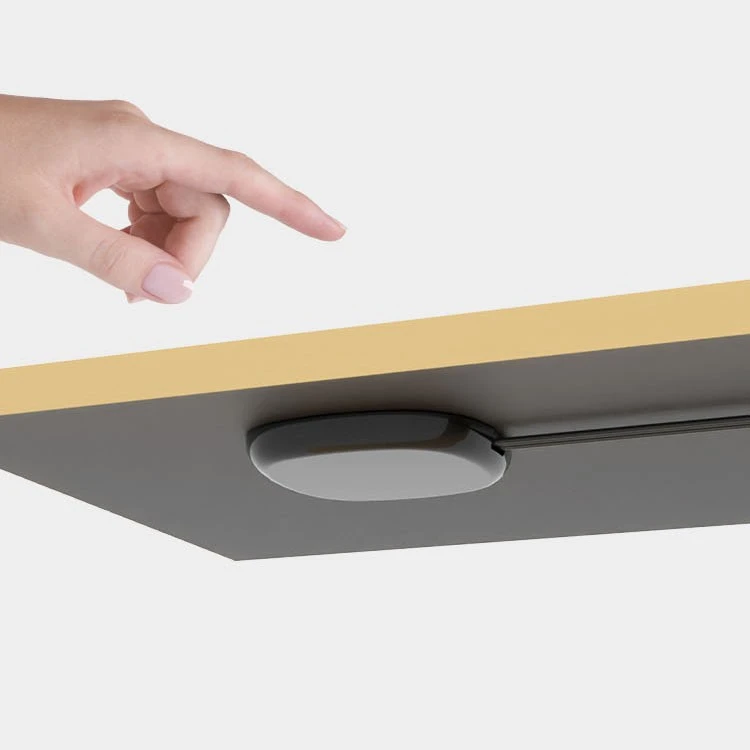

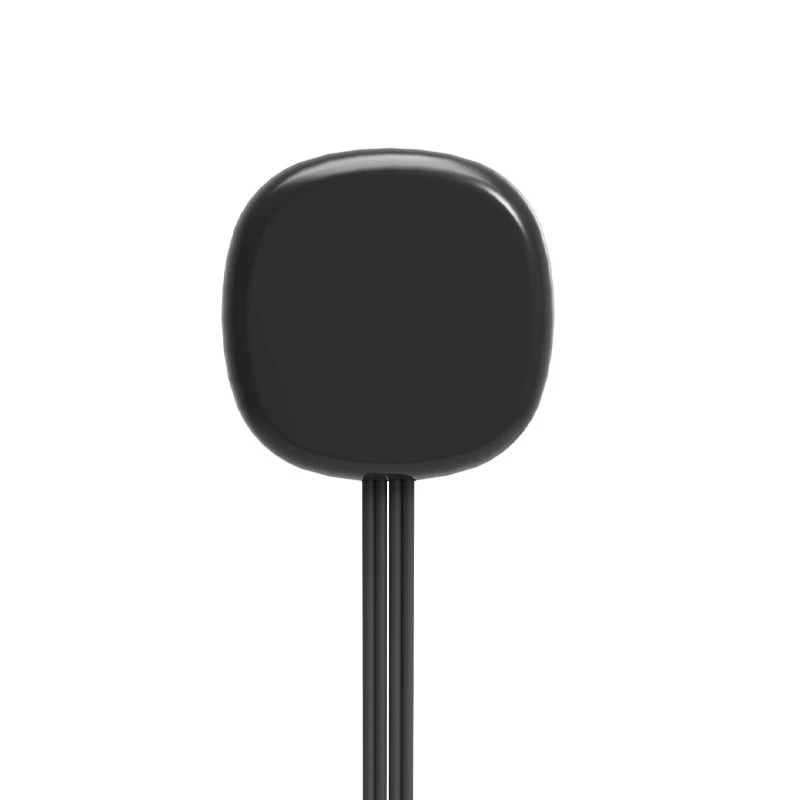

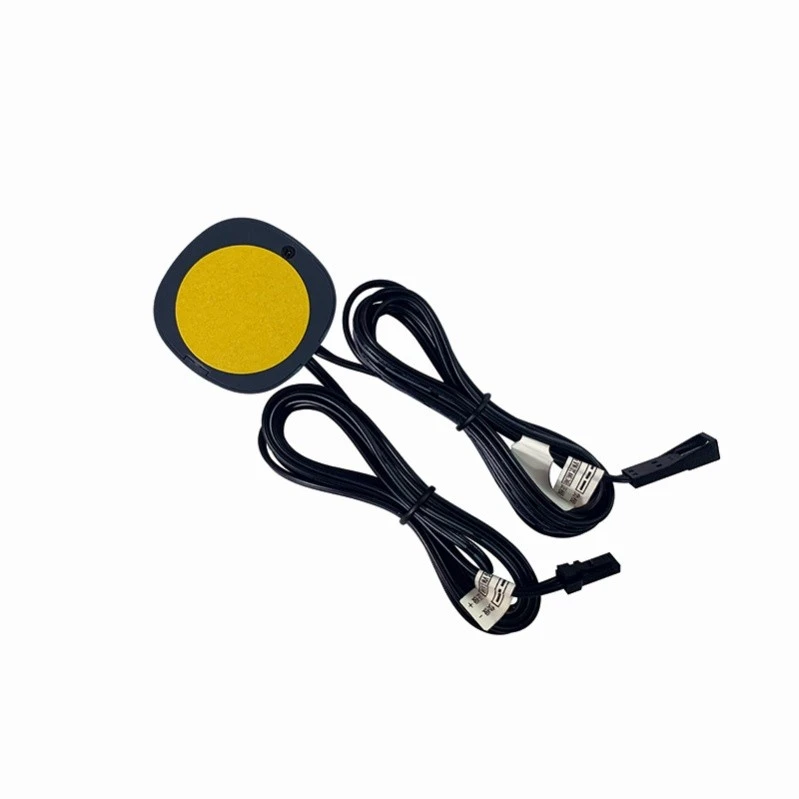

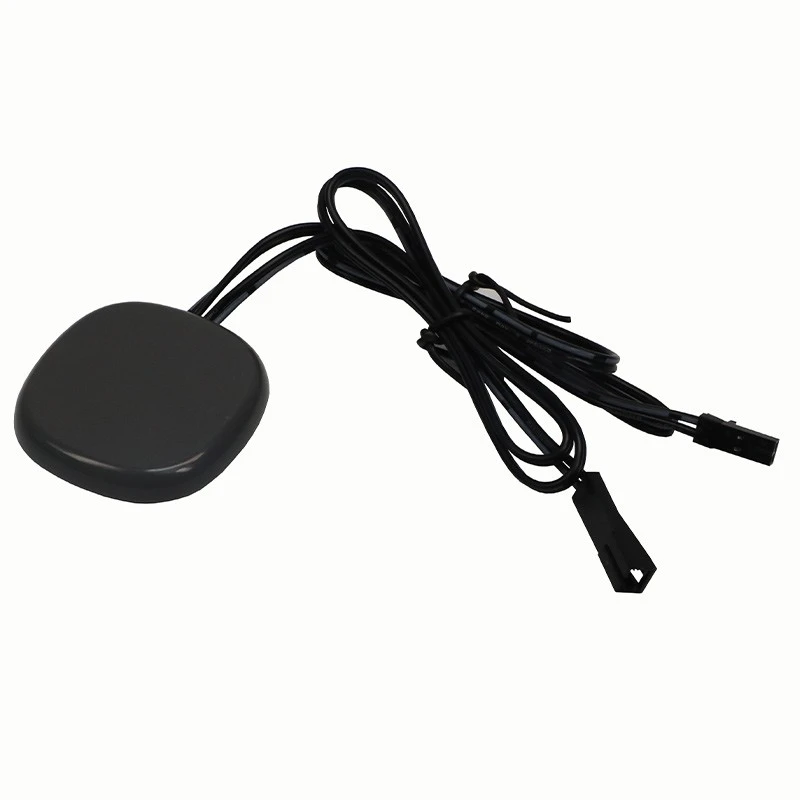

Hidden Dimmable Touch Sensor Switch la se yon switch Capteur manyen dimmable kache ki fèt pou enstalasyon dèyè panno an bwa, kabinèt, ak mèb enteryè. Yon laprès kout chanje pouvwa a ak tranzisyon limyè gradyèl, pandan y ap yon laprès long pèmèt gradyasyon kontinyèl pou ajisteman presi-nivo limyè.
Paramèt
|
Mòd kontwòl |
Kontwòl separe |
|
Antre / Sòti vòltaj |
DC 12-24V |
|
Kab pouvwa |
1.5m |
|
Chaje pouvwa dirije |
12V mwens pase oswa egal a 60W/24V mwens pase oswa egal a 60W |
|
Gwosè Capteur |
48mm * 48mm * 6mm |
|
Fonksyon |
Kout laprès pou kontwole limyè a piti piti eklere oswa dim; laprès long pou gradyasyon stepless |
|
Sètifikasyon |
CE, RoHS |
|
Garanti |
3 Ane |
|
Non mak |
Lampow |
|
Modèl |
LP-9030 |

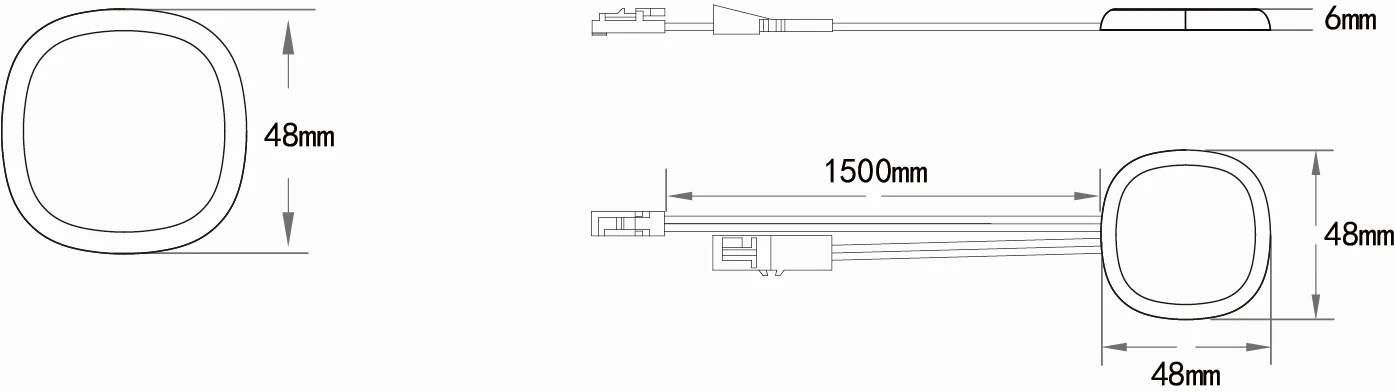

Gwosè

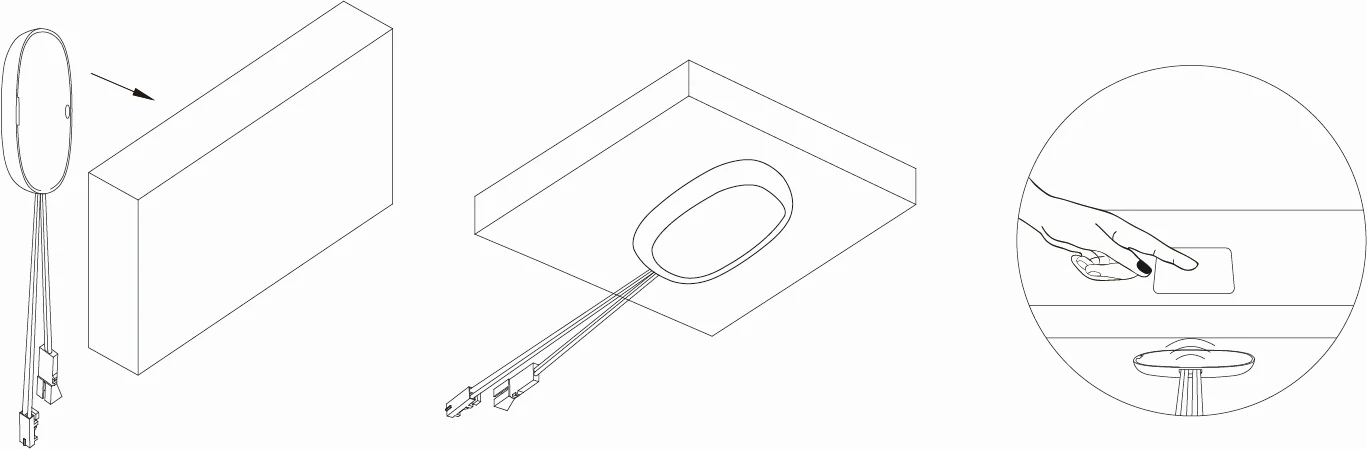

Enstalasyon

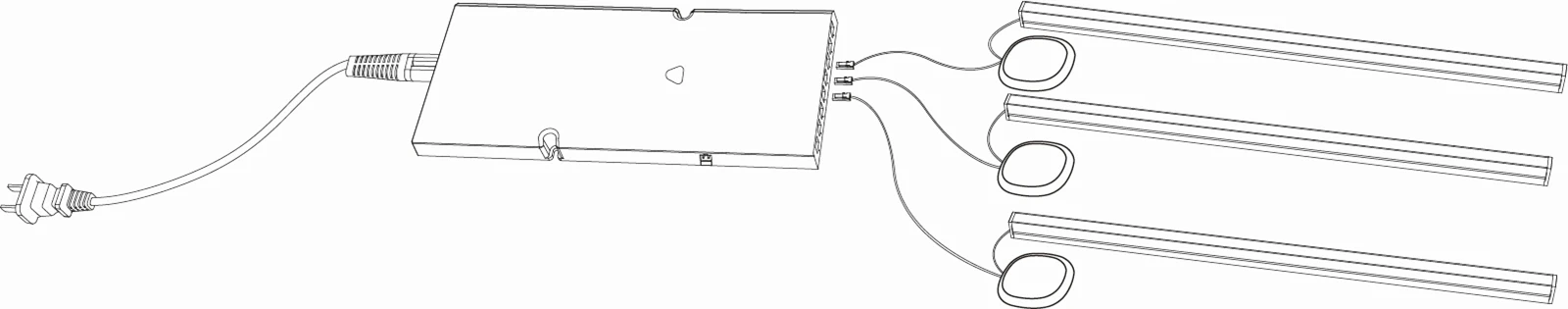

Dyagram fil elektrik
Enstalasyon kache ak konpatibilite panèl

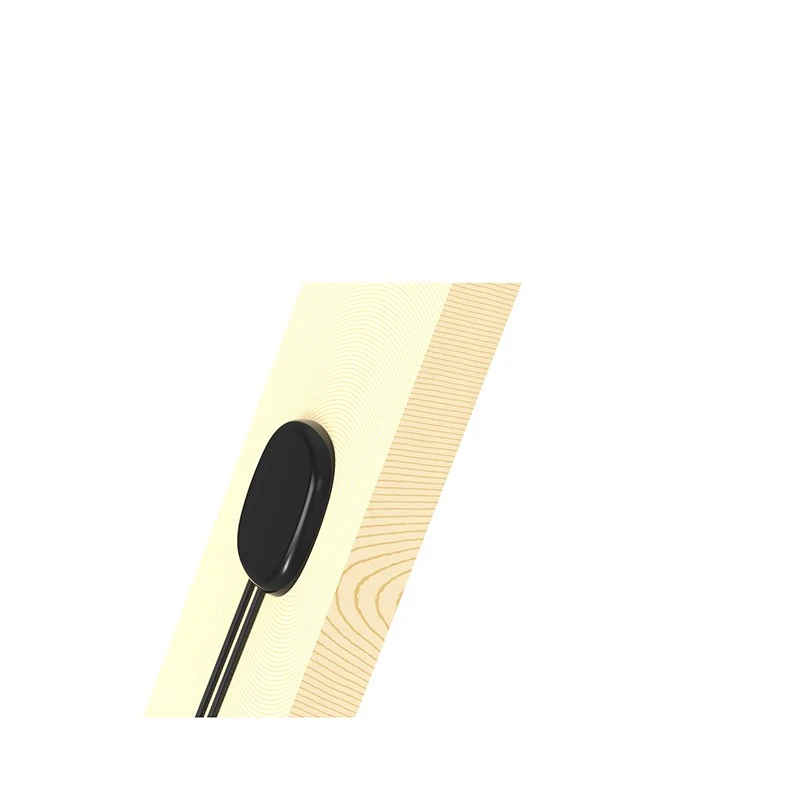

Montaj panèl kache:Enstale dèyè materyèl ki pa-metalik (bwa, Acrylic, oswa panno konpoze) san yo pa kite pyès ki nan konpitè ki ekspoze sou sifas mèb an.
Lojman kontra enfòmèl ant:Dimansyon 48 × 48 × 6 mm pèmèt pòch ankastre oswa pa fon -nan espas ki sere dèyè panno kabinè yo.
Konpatibilite substrate:Detekte manyen atravè panno ki pa-kondiktif (pa mande pou okenn papye metal oswa laminated metalik nan zòn nan detèktè).
Sifas dèyè fikse:Pwofil plat sipòte aliye atravè kasèt segondè-tack doub-oswa parantèz mekanik.
Espesifikasyon elektrik & Kapasite chaj
Jiska 60W total pouvwa Rating (5A nan 12V / 2.5A nan 24V).
Vini ak yon kab estanda 1.5 m pou routage fil kabinè entèn.
Konpatib ak yon sèl -koulè dirije limyè teren, pwofil lineyè, ak limyè rondèl kondwi pa ekipman elektrik vòltaj konstan-.
Dirije chofè & Dimming konpatibilite
Matching ekipman pou pouvwa:Egzije yon chofè ki ap dirije DC 12V oswa DC 24V konstan -. Asire ke vòltaj nominal chofè a matche ak chaj ki ap dirije ki konekte.
Konpatibilite aparèy:Travay ak yon sèl -koulè ki ap dirije bann fleksib, pwofil lineyè aliminyòm rijid, ak limyè rondèl ankastre.
Mekanis gradyasyon PWM:Itilize kontwòl siyal PWM (Pulse-Width Modulation) pou ajisteman klète kontinyèl, tranbleman-gratis pandan operasyon laprès long-.
Tès sistèm:Dimming estabilite depann sou kalite chofè a; konpatibilite yo ta dwe valide ak modèl chofè espesifik ou pandan premye evalyasyon echantiyon.
Pèfòmans opere
Chanje-Eta Solid:
Pa gen okenn pati mekanik k ap deplase, sa ki anpeche mete nan gwo -frekans operasyon chak jou.
Itilizasyon mèb ki fèmen:
Pwofil dissipation tèmik ki fèt pou itilize entegre andedan pandri, ka ekspozisyon, ak kabinè kwizin.
Evalyasyon andedan kay la:
Apwopriye pou aplikasyon sèk andedan kay la. Kenbe lwen kontak dirèk dlo oswa zòn ki gen anpil imidite-.
OEM/ODM & pwodwi personnalisation
Kab & Ekipman:Longè kab koutim ak opsyon jakèt ekstèn ki baze sou wout asanble kabinè.
Konektè tèminal:Konektè pre-enstale ki disponib (pa egzanp, JST, DuPont, oswa DuPont mini-anfòm) ki koresponn ak konfigirasyon chofè w la.
Branding & Anbalaj:Repòtaj lazè make, etikèt pwodwi, ak anbalaj mèt katon Customized.
Varyan lojman:Koulè patiraj pèsonalize ak konfigirasyon clip aliye ki disponib pou pwodiksyon gwo-volim.
Tès ak echantiyon
Enspeksyon Kalite:
Chak Capteur sibi chanjman fonksyonèl, chèk ranje gradyasyon, ak verifikasyon estabilite vòltaj anvan anbalaj.
Egzanp Evalyasyon:
Echantiyon evalyasyon yo disponib pou tcheke sansiblite manyen ak materyèl panèl espesifik ou yo ak chofè yo.

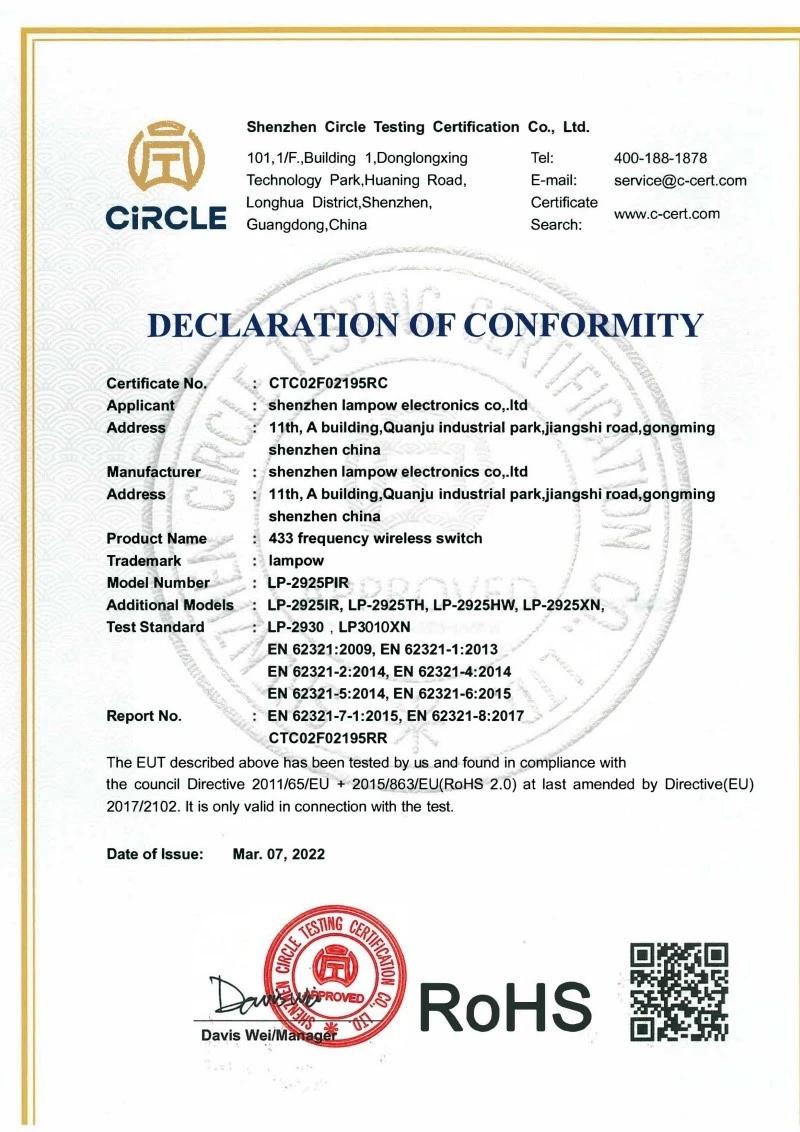

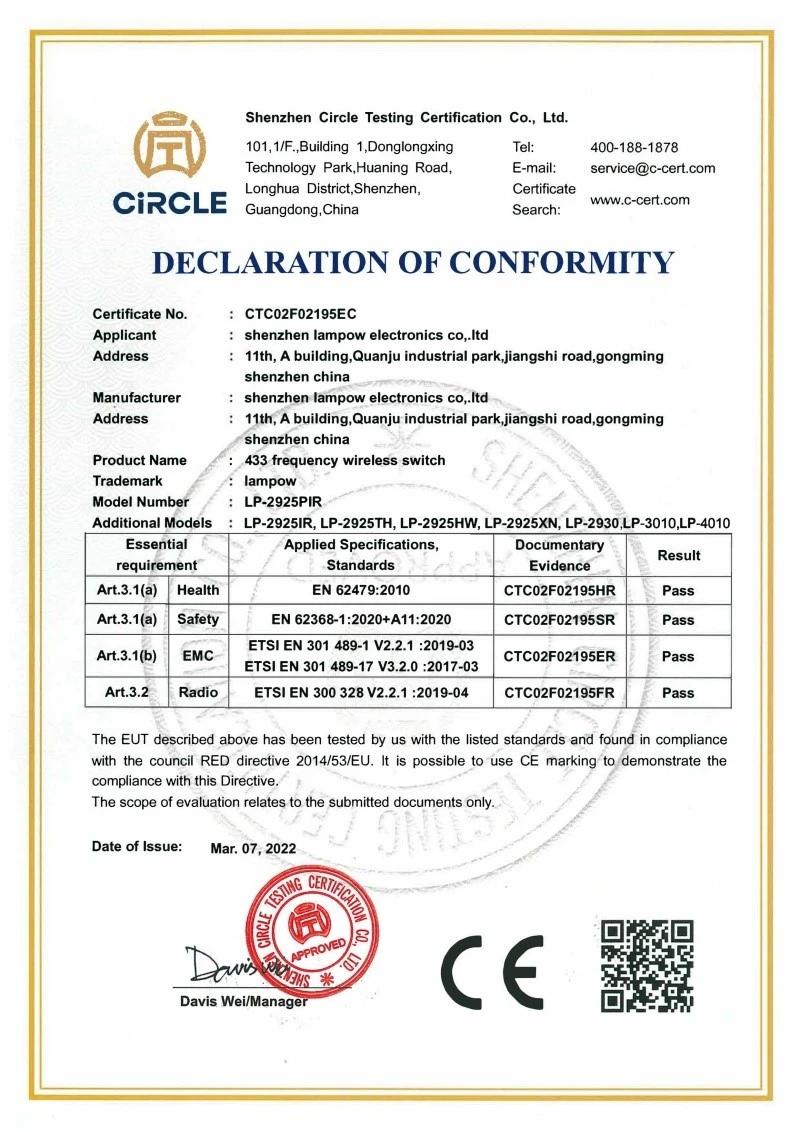

Sètifikasyon & Konfòmite
Estanda regilasyon:CE-marke epi li konfòme ak direktiv Inyon Ewopeyen ba-vòltaj ak EMC.
Konfòmite anviwònman an:RoHS -matyè premyè ak konpozan sètifye.
Odit faktori:Manifaktire anba yon sistèm jesyon kalite ISO 9001 ki sètifye. Rapò tès ki disponib pou odit konfòmite kliyan.
FAQ
K: Ki ranje epesè panèl rekòmande pou deteksyon manyen serye?
A: Capteur a kalibre pou panno ant 8mm ak 18mm epè, ak sansiblite ajiste nan faktori a ki baze sou dansite espesifik substra a ak kouch sifas ki soumèt pou evalyasyon.
K: Ki sa ki MOQ ak echantiyon echantiyon anvan ou komèt nan pwodiksyon esansyèl?
A: Echantiyon evalyasyon peye bato nan 3-5 jou ouvrab, ak MOQ estanda kòmanse nan 500 inite, ak pi piti pakèt ranje ka -pa ka pou esè jeni.
K: Ki tan estanda pwodiksyon an ak tèm peman pou lòd esansyèl?
A: Pwodiksyon an mas bato nan 15-20 jou ouvrab apre apwobasyon echantiyon, anba tèm estanda T / T nan 30% depo ak 70% balans anvan ekspedsyon.
K: Ki garanti garanti ki aplike nan switch sa a?
A: Nou bay yon garanti manifakti 3-ane kont defo detèktè ak sikwi gradyasyon, ak inite DOA rapòte nan 30 jou ranplase san yo pa pri machandiz.
K: Èske pousyè oswa kondansasyon akimilasyon sou sifas panèl la lakòz fo deklanche oswa gradyasyon pepen?
A: Limyè pousyè pa afekte repons kapasitif, men kondansasyon ki fòme dirèkteman sou zòn Capteur a ka detanzantan lakòz fo deklanche momantane.
K: Èske switch sa a ka diminye chofè ki ap dirije yon twazyèm pati-?
A: Li travay ak nenpòt ki reglemante konstan -vòltaj 12V/24V DC chofè kèlkeswa mak.
K: Kisa k ap pase si vòltaj nominal chofè ki konekte a pa matche ak vòltaj opere switch la?
A: Diferans vòltaj ant chofè a ak switch la pa pwoteje andedan, kidonk lè w sèvi ak yon chofè 24V ak yon sistèm 12V-konfiguré ka domaje switch la oswa dirije ki konekte.
